概述

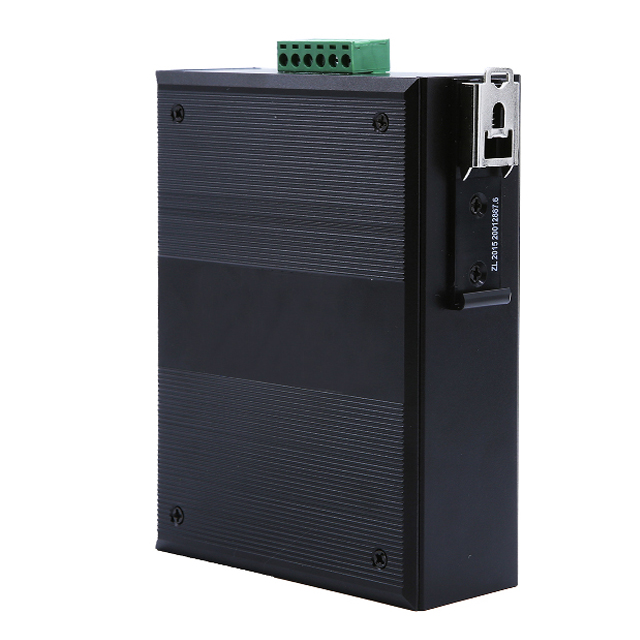

IES3208P-SFP是一款工业级千兆以太网POE交机，支持8个POE+10/100/1000Base-T以太网复合端口和2个1000Base-X光口之间转换，通过光纤将网络数字信号的传输距离从100米的双绞线扩展到最远120KM。
该系列产品为内置8个10M/100/1000Mbps自适应以太网口，可将8个10Base-T和100Base-TX或1000Base-T双绞线电信号与1000Base-X光信号进行相互转换，通过使用数据链路二层存储转发模式传输技术来实现光电两种网络连接介质之间的数据传输。
该系列产品支持IEEE802.3at/af标准的PSE供电端口（可选）, 它可以通过双绞线在传输数据的同时给PD设备（网络摄像机、无线AP、IP电话等）供电，能为用户节约布线成本或不方便走电源线的应用提供布线便利。
该产品采用DIN-RALL导轨或面板安装，符合FCC、CE标准，符合工业级设计要求，IP40等级防护外壳设计，-40～85℃的工作温度范围和12~56VDC宽压冗余电压设计，能够可靠地在工业特殊场合、恶劣危险的环境中工作，能为您的以太网连接提供最佳的解决方案。
特点
- 支持VLAN(DIP开关控制)；
- 支持光热备份(DIP开关控制)；
- 支持8个POE端口，每口提供≤30W功率的电源输出；
- 智能PoE过流和短路保护；
- 自动识别电源功耗和网络PD设备的供电方式；
- 72小时满负荷流量测试无丢包；
- RJ45支持自动MDI / MDI-X功能；
- RJ45口支持150米传输(DIP开关控制)；
- 自动协商速度，半/全双工；
- 支持超长巨型帧10Kbytes；
- 宽范围双冗余电源设计（12〜56VDC）；
- 支持宽工作温度（-40°C〜+ 85°C）；
- 电源极性反接/过流/冗余保护；
- 过载恢复保险；
- 工业级标准设计，IP40等级防护，高强度铝合金机箱金属外壳；
- 为电力线提供EFT保护；
- 支持以太网ESD保护；
- DIN导轨和壁挂式安装；
- 无风扇，低功耗，工业级原料，环保无铅生产；
应用图
校园网、企业远程局域网扩展、城域以太网分布、交通，银行，公园、煤矿、企事业单位监控等
DIP开关说明
定义 | 拔码1 | 拔码2 | 拔码3 | 拔码4 |
默认（自协商10/100/1000M) | OFF | OFF | OFF | NC |
逻辑隔离（本地隔离） | ON | OFF | OFF |
物理隔离（跨设备隔离） | OFF | ON | OFF |
链路聚合（光路备份） | OFF | OFF | ON |
强制10M/150米 | ON | ON | OFF |
链路聚合+逻辑隔离 | ON | OFF | ON |
链路聚合+物理隔离 | OFF | ON | ON |
链路聚合+强制10M/150米 | ON | ON | ON |
注：链路聚合功能必须是我司两台设备对接，并且是两个光口也对接，才能生效，则一个光口或一台设备无法完成此功能 |
技术参数
协议 | 标准 | EEE802.3 10Base-T IEEE802.3u100Base-TX IEEE802.3ab 1000Base-T IEEE802.3z 1000Base-SX/LX standards IEEE802.3x Flow control and back pressure IEEE802.1d Spanning Tree IEEE802.3af/at POE |
接口 | 业务接口 | 2*1000Base-X，8*10/100/1000Base－T(POE) |
以太网接口 | 屏蔽RJ45座，交叉直连自适应 |
电源接口 | 6P凤凰端子，双电源冗余 (反接保护、双电源备份) |
线缆类型及距离 | 双绞线 | 0-100m（CAT5e,CAT6） |
单模光纤(SM) | 20/40/60/80/100KM(波长1310nm/1550nm/1490nm) |
Ø 8.3/125, 8.7/125, 9/125 or 10/125μm |
多模光纤(MM) | 500M(波长850nm) Ø50/125, 62.5/125μm |
电气特性 | 输入电压 | DC12-56V(POE:48~56V) |
功耗 | ≤240W |
支持PoE /可选 | PoE端口 | 8口 |
PoE协议 | 802.3af ，802.3at |
PoE引脚分配 | 1,2,3,6 |
PoE管理模式 | 自动配置 |
交换性能 | 交换处理类型 | 存储转发 |
交换容量 | 22Gbps |
包转发率 | 16.369Mpps |
MAC地址表大小 | 16K |
缓冲空间 | 2Mbit |
转发延迟 | <10us |
流量控制 | 支持 |
帧长 | 10Kbytes |
LED指示灯 | PWR1 | 电源1，指示灯 |
PWR2 | 电源2，指示灯 |
FL / A1 | 光纤连接/有数据传输时闪灯 |
FL / A2 | 连接铜缆/有数据传输时闪灯 |
L / A | 连接铜缆/有数据传输时闪灯 |
POE | 亮/供电; 灭/无供电 |
环境条件 | 工作温度 | -40℃~+85℃ |
储藏/运输温度 | -40℃~+85℃ |
相对湿度 | 5%~95% 不支持凝露 |
散热方式 | 自然散热 |
MTBF | 100,000 小时 |
物理特性 | 尺寸 | 138*107*45mm(device); 220*175*73mm(packing) |
安装方式 | DIN卡轨或壁挂 |
重量 | 0.48kg(device); 0.63kg(device with packing) |
标准/认证
EMC | CE |
EMI | FCC Part 15 CLASS A |
EMS | EN 61000-3-2: 2014 |
EN 61000-3-3: 2013 |
EN 61000-4-2: 2009 |
EN 61000-4-3: 2006+A2: 2010 |
EN 61000-4-4: 2012 |
EN 61000-4-5: 2014 |
EN 61000-4-6: 2014 |
EN 61000-4-11: 2004 |
LVD/Safety | IEC60950-1-A1-E |
Shock | IEC 60068-2-27 |
Freefall | IEC 60068-2-32 0.5m |
Vibration | IEC 60068-2-6 |
Railway Traffic | EN50121-4 |
产品信息
注：1.设备电源用户自备或向我司另行订购 2.光口默认SC,如需FC,ST,LC接口需另行知会。
IES3208D-M05 | 10/100/1000MMMF,2GX8GE,850nm,SC,500m, DIP Switch |
IES3208D-S20 | 10/100/1000MSMF,2GX8GE,1310nm,SC,20km, DIP Switch |
IES3208D-A20 | 10/100/1000M ,2GX8GE,Bi-di TX1310/RX1550nm,SC,20km, DIP Switch |
IES3208D-B20 | 10/100/1000M ,2GX8GE,Bi-di TX1550/RX1310nm,SC,20km, DIP Switch |
IES3208DP-M05 | 10/100/1000M ,2GX8GE,POEMMF,850nm,SC,500m,DIP Switch |
IES3208DP-S20 | 10/100/1000M ,2GX8GE,POESMF,1310nm,SC,20km, DIP Switch |
IES3208DP-A20 | 10/100/1000M ,2GX8GE,POE Bi-di TX1310/RX1550nm,SC,20km, DIP Switch |
IES3208DP-B20 | 10/100/1000M,2GX8GE, POE Bi-di TX1550/RX1310nm,SC,20km, DIP Switch |
