产品说明

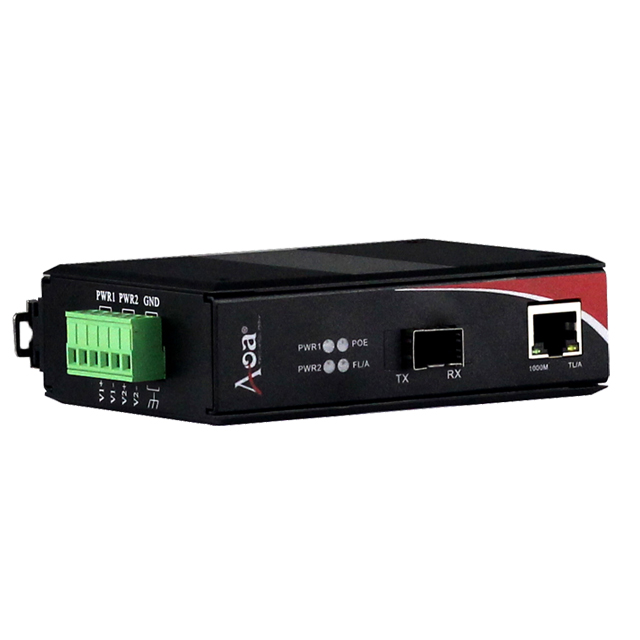

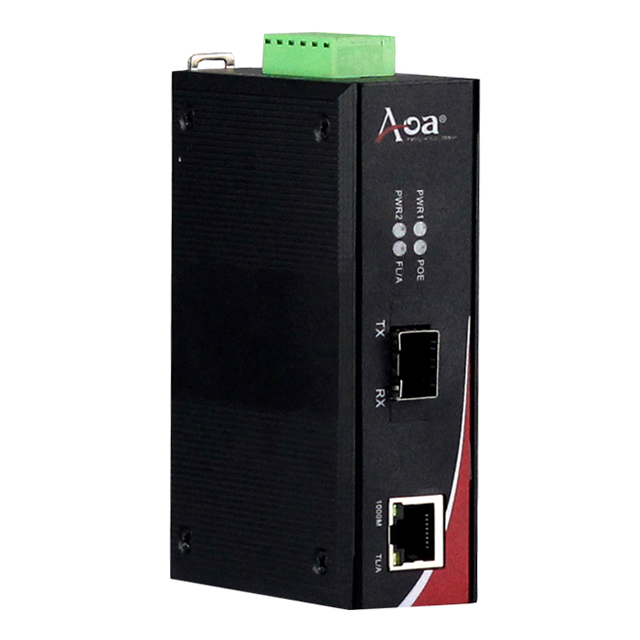

IMC3100P是一款工业级千兆以太网POE光纤收发器，支持1个POE(PSE)+10/100/1000Base-T以太网复合端口（RJ45口）和1000Base-X光口之间转换，通过光纤将网络数字信号的传输距离从100米的双绞线扩展到最远120KM。
该系列产品支持IEEE802.3at/af标准的PSE供电端口（可选）,它可以通过双绞线在传输数据的同时给PD设备（网络摄像机、无线AP、IP电话等）供电，能为用户节约布线成本或不方便走电源线的应用提供布线便利。
该产品用户可以方便的通过拨码开关开启LFP功能，当设备检测到一端信号断路或光链路出现中断，会自动断开另一端设备，告知应用故障,停止发送数据,可以帮助系统维护者根据其LED灯状态，监控网络的连接状况，实现其可靠性。
该产品采用DIN-RALL导轨或面板安装，符合FCC、CE标准，符合工业级设计要求，IP40等级防护外壳设计，-40～85℃的工作温度范围和12~56VDC宽压冗余电压设计，能够可靠地在工业特殊场合、恶劣危险的环境中工作，能为您的以太网连接提供最佳的解决方案。
产品特点
- 1个10/100/1000M以太网（RJ45）端口和1个1000M光纤端口；
- 光口类型兼容单模/多模，单纤/双纤，接口（LC/SC/ST/FC可选）默认SC接口；
- 支持1个POE(PSE)端口，提供≤30W功率的电源输出；
- 智能PoE过流和短路保护；
- 自动识别电源功耗和网络PD设备的供电方式；
- 72小时满负荷流量测试无丢包；
- RJ45支持自动MDI / MDI-X功能；
- 自动协商速度，半/全双工；
- 存储转发和直通工作模式可选；
- 内置LFP（Link-fault-pass-through）功能；
- 帧长：1.8kbytes；
- 宽范围双冗余电源设计（12〜56VDC）；
- 支持宽工作温度（-40°C〜+ 85°C）；
- 电源极性反接/过流/冗余保护；
- 过载恢复保险；
- 工业级标准设计，IP40等级防护，高强度铝合金机箱金属外壳；
- 为电力线提供EFT保护；
- 支持以太网ESD保护；
- DIN导轨和壁挂式安装；
- 无风扇，低功耗，工业级原料，环保无铅生产；
产品规格
协议 | 标准 | IEEE802.3 10Base-T,IEEE802.3u100Base-TX IEEE802.3ab 1000Base-T，IEEE802.3z 1000Base-SX/LX IEEE802.3x，IEEE802.1d,IEEE802.3x Back Pressure IEEE802.3at PSE |
接口 | 业务接口 | 1*1000Base-X，1*10/100/1000Base－T(PSE) |
以太网接口 | RJ45(屏蔽) |
电源接口 | 6P凤凰端子，双电源冗余 (反接保护、双电源备份) |
线缆类型及距离 | 双绞线 | 0-100m（CAT5e,CAT6） |
单模光纤(SM) | 20/40/60/80/100KM(波长1310nm/1550nm/1490nm) Ø 8.3/125, 8.7/125, 9/125 or 10/125μm |
多模光纤(MM) | 500M/2KM (波长850nm /1310nm) Ø50/125, 62.5/125μm |
电气特性 | 输入电压 | DC12-56V |
功耗 | 满载<5W (非POE) |
PoE支持/可选 | PoE端口 | 1口 |
PoE协议 | 802.3af ，802.3at |
PoE引脚分配 | 1,2,3,6 |
PoE管理模式 | 自动配置 |
交换性能 | 交换处理类型 | 存储转发 |
交换容量 | 4.0Gbps |
包转发率 | 3Mpps |
MAC地址表大小 | 1Kbits |
缓冲空间 | 1Mbit |
转发延迟 | <10us |
端口特性 | 交叉直连自适应 |
流量控制 | 支持 |
帧长 | 支持1536bytes |
LED指示灯 | PWR1 | 电源1，指示灯 |
PWR2 | 电源2，指示灯 |
FL / A | 光纤连接/有数据传输时闪灯 |
TL / A | 连接铜缆/有数据传输时闪灯 |
1000M | 1000M数据速率传输/10M、100M时灭 |
POE | 亮/供电; 灭/无供电 |
环境条件 | 工作温度 | -40℃~+85℃ |
储藏/运输温度 | -40℃~+85℃ |
相对湿度 | 5%~95% 不支持凝露 |
散热方式 | 自然散热 |
MTBF | 100,000 小时 |
物理特性 | 尺寸 | 115*81*35mm |

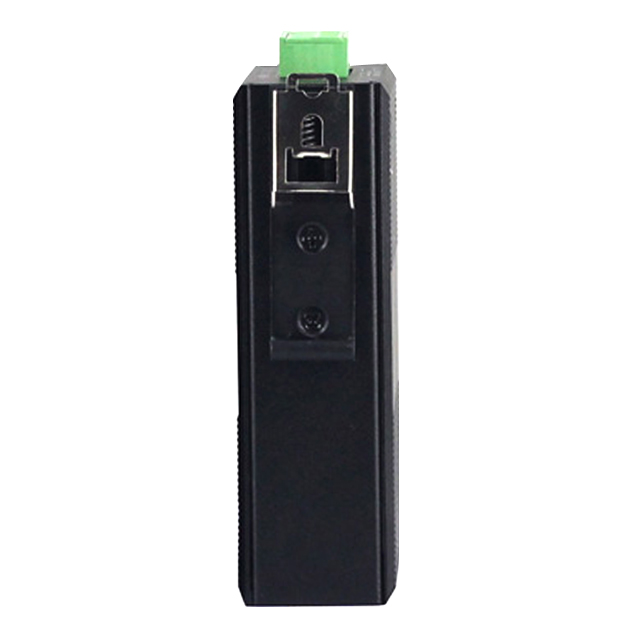

安装方式 | DIN卡轨或壁挂 |
重量 | 0.43KG |
相关认证 | / | 公安部、工信部检验报告及入网许可证、 |
/ | CCC 、 CE、FCC、 RoHS |
配套和附件 | / | 设备，端子，选配电源适配器，说明书 |
应用图
校园网、企业远程局域网扩展、城域以太网分布、交通，银行，公园、煤矿、企事业单位监控等
标准/认证
EMC | CE |
EMI | FCC Part 15 CLASS A |
EMS | EN 61000-3-2: 2014 |
EN 61000-3-3: 2013 |
EN 61000-4-2: 2009 |
EN 61000-4-3: 2006+A2: 2010 |
EN 61000-4-4: 2012 |
EN 61000-4-5: 2014 |
EN 61000-4-6: 2014 |
EN 61000-4-11: 2004 |
LVD/Safety | IEC60950-1-A1-E |
Shock | IEC 60068-2-27 |
Freefall | IEC 60068-2-32 0.5m |
Vibration | IEC 60068-2-6 |
Railway Traffic | EN50121-4 |
产品信息
注：1.设备电源用户自备或向我司另行订购2.光口默认SC,如需FC,ST,LC接口需另行知会。
型号 | 描述 |
IMC3100P-M05 | 10/100/1000M POE MMF,850nm,SC,550m |
IMC3100P-S20 | 10/100/1000M POE SMF,1310nm,SC,20km |
IMC3100P-A20 | 10/100/1000M POE Bi-di TX1310/RX1550nm,SC,20km |
IMC3100P-B20 | 10/100/1000M POE Bi-di TX1550/RX1310nm,SC,20km |
IMC3100DP-M05 | 10/100/1000M POE MMF,850nm,SC,550m,DIP Switch |
IMC3100DP-S20 | 10/100/1000M POE SMF,1310nm,SC,20km, DIP Switch |
IMC3100DP-A20 | 10/100/1000M POE Bi-di TX1310/RX1550nm,SC,20km, DIP Switch |
IMC3100DP-B20 | 10/100/1000M POE Bi-di TX1550/RX1310nm,SC,20km, DIP Switch |
